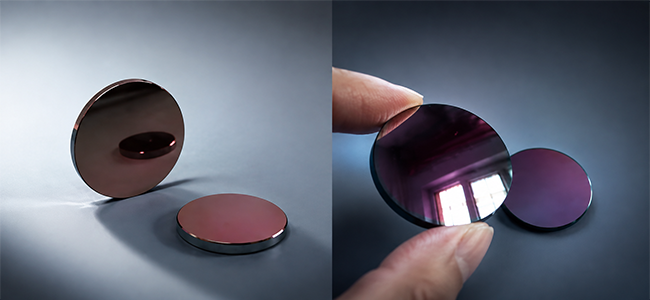

Кремний (Si), благодаря своей низкой плотности (2,33 г/см³), высокой твёрдости (микротвёрдость по Кнупу 1150) и отличному пропусканию в инфракрасном диапазоне в спектральной полосе 1,2–7 мкм, стал предпочтительным материалом для оптических систем ближнего (NIR) и среднего (MWIR) инфракрасного диапазона. Однако френелевские потери на отражение, достигающие на границе раздела кремний–воздух примерно 30%, существенно ограничивают его практическое пропускание. Просветляющие покрытия (AR Coating) позволяют снизить коэффициент отражения с одной поверхности с примерно 30% до менее чем 0,5% за счёт формирования на поверхности кремния интерференционного слоя с оптической толщиной, равной четверти длины волны. Экспериментальные данные показывают: пропускание необработанной кремниевой пластины на длине волны 10,6 мкм составляет около 0,70 Вт (относительное значение), а после нанесения алмазоподобного углеродного (DLC) просветляющего покрытия возрастает до 1,60 Вт, что соответствует увеличению более чем на 128%; среднее пропускание коммерческих кремниевых линз с двусторонним просветляющим покрытием в диапазоне 3–5 мкм превышает 82%, а в определённых лазерных диапазонах DF может даже достигать 99,89%. В данной работе с четырёх аспектов — физических принципов просветляющих покрытий, типичных эксплуатационных характеристик, конструктивных ограничений покрытий и соображений инженерного применения — проводится систематическая оценка количественного эффекта повышения пропускания кремниевых линз за счёт просветляющих покрытий.


1. Физическая природа потерь на отражение и принцип антиотражающего покрытия

Основная причина ограниченной пропускающей способности кремниевых линз заключается в их высоком показателе преломления (n≈3,42 в ИК-диапазоне), что приводит к сильному отражению на границе раздела. Согласно формуле Френеля, при нормальном падении отражение света на границе раздела между воздухом (n₀=1) и кремнием (n_S=3,42) составляет: R = (n_S − n₀)² / (n_S + n₀)² ≈ 30%.

Это означает, что одностороннее отражение приводит к потере почти одной трети энергии падающего света. Учитывая двустороннее отражение, теоретическое пропускание непокрытой кремниевой пластины составляет всего около 1 − 2 × 30% ≈ 40% (без учета поглощения материала), что согласуется с тенденцией измеренного терагерцового пропускания высокоомного кремния, составляющего всего 54%.

Основной принцип антиотражающих покрытий заключается в деструктивной интерференции. Когда на поверхность кремния наносится однослойная тонкая пленка с показателем преломления n₁ и оптической толщиной λ/4, отраженный свет от верхней и нижней поверхностей пленки создает разность фаз π. Идеальное антиотражающее покрытие требует, чтобы показатель преломления удовлетворял условию: n₁ = √(n₀·n_S). Подставляя n₀=1 и n_S≈3,42, получаем показатель преломления идеального антиотражающего покрытия n₁≈1,85. Показатель преломления пленок алмазоподобного углерода (DLC) находится в регулируемом диапазоне 1,7–2,2, что делает его идеальным материалом-кандидатом для антиотражающих покрытий на основе кремния в инфракрасном диапазоне.

В терагерцовом диапазоне (60–1300 мкм) толщина антиотражающего покрытия соответственно увеличивается до десятков микрометров. Результаты моделирования показывают, что при нанесении пленки парилена-С толщиной 17,8 мкм (n = 1,68) на поверхность кремния с высоким сопротивлением теоретическое пропускание может достигать 98,9%.

2. Количественные данные об антиотражающем эффекте

2.1 Данные экспериментальной проверки

Сравнительный эксперимент с использованием CO₂-лазера (10,6 мкм) в качестве источника света количественно показал улучшение эффекта антиотражающего покрытия:

Состояние образца	Средняя мощность пропускания	Относительное повышение
Непокрытая кремниевая пластина	0,70 Вт	Базовый уровень
Кремниевая пластина с покрытием DLC	1,60 Вт	+128,6%

Пленка DLC, использованная в этом эксперименте, имела показатель преломления n₁=1,70 и толщину d=175 нм. Хотя она не полностью соответствовала теоретическому оптимальному значению 1,85, она обеспечила удвоение пропускания.

2.2 Показатели коммерческой эффективности продукта

Данные о характеристиках кремниевых линз с антибликовым покрытием промышленного класса дополнительно подтвердили инженерный уровень антибликового покрытия:

Диапазон 3–5 мкм: После нанесения двухстороннего высокопрочного антибликового покрытия (HDAR) отражательная способность может контролироваться на уровне R_avg < 0,5%, R_abs < 1,5%, что соответствует среднему коэффициенту пропускания > 82%.

Диапазон 8–14 мкм: Коэффициент пропускания германиевых линз (показатель преломления 4,02) после нанесения двухстороннего антибликового покрытия достигает более 92%; средний коэффициент пропускания кремниевых линз после аналогичного покрытия составляет > 82%.

Диапазон DF-лазеров: При использовании многослойной пленки ZnSe/YbF₃ или ZnS/YbF₃ экспериментальный коэффициент пропускания кремниевого окна достигает 99,89%, что близко к теоретическому пределу.

2.3 Характеристики терагерцового диапазона

В терагерцовом диапазоне пропускание высокоомного кремния (HRFZ-Si) без покрытия составляет всего около 54%. После нанесения двухстороннего антиотражающего покрытия из парилена пропускание на центральной длине волны может достигать более 90%. Для особой геометрии полусферических линз одностороннее покрытие может улучшить усиление сигнала на 30–50%.

3. Ограничения и оптимизация конструкции пленочных систем

3.1 Ограничения однослойных пленок
Теоретически, однослойная антиотражающая пленка может уменьшить отражательную способность до нуля на заданной длине волны, но ее показатель преломления должен точно удовлетворять условию √(n₀·n_S)≈1,85. Пленки из алмазоподобного углерода (DLC) позволяют контролировать показатель преломления в диапазоне 1,7–2,2 путем регулирования процесса изготовления (например, мощности распыления, парциального давления газа), что идеально соответствует требованиям к антиотражающим свойствам кремния и германия.

3.2 Широкополосное антиотражение и многослойная конструкция пленок
Однослойные пленки обеспечивают идеальное антиотражение только для одной длины волны; для широкополосных применений требуются многослойные пленочные системы. На примере окна DF-лазера двухслойные и пятислойные пленочные системы с использованием комбинации ZnSe/YbF₃ позволяют достичь коэффициента пропускания более 99,5% в определенных диапазонах длин волн.

3.3 Механическая прочность покрытия Практическая ценность антиотражающих покрытий также зависит от их устойчивости к воздействию окружающей среды. Исследования показали, что антиотражающие покрытия на основе кремния, модифицированные короткоцепочечными перфторалкильными группами, могут повысить твердость по карандашу с 5B до 3H и сохранить хорошие оптические характеристики даже после истирания наждачной бумагой и ватным шариком. Париленовые покрытия не показали ухудшения характеристик в испытаниях на термоциклирование от 77 К до комнатной температуры.

4. Ключевые аспекты применения в инженерных целях

4.1 Преимущества кремниевых линз Низкая плотность кремния (вдвое меньше, чем у германия) и высокая твердость делают его незаменимым в чувствительных к весу инфракрасных системах. Применение антиотражающих покрытий еще больше раскрывает потенциал этого материала — в таком оборудовании, как MWIR-системы визуализации и NIR-спектрометры, покрытые кремниевые линзы могут достичь пропускания, близкого к теоретическому пределу, без увеличения веса системы.

4.2 Необходимость двухстороннего покрытия Большинство коммерческих кремниевых линз имеют двухстороннюю конструкцию покрытия. Это связано с тем, что одностороннее антиотражающее покрытие решает проблему отражения только на одном интерфейсе; Непокрытая поверхность по-прежнему вносит примерно 30% потерь на отражение. Двустороннее покрытие может снизить общие потери на отражение с примерно 60% до <2% (двустороннее покрытие R < 1%).

4.3 Выбор материалов покрытия. Различные диапазоны длин волн предъявляют разные требования к антиотражающим покрытиям:

Средний инфракрасный диапазон (3–5 мкм): HDAR-покрытие обеспечивает баланс между антиотражением и механической защитой.

Дальний инфракрасный/терагерцовый диапазон (>50 мкм): Полимерные пленки, такие как парилен и полиимид, являются основным выбором благодаря согласованию показателей преломления и технологичности обработки.

Мощный лазер: комбинация ZnSe/YbF₃ может выдерживать непрерывное лазерное облучение мощностью 4,3 кВт/см².

Заключение

Антиотражающее покрытие оказывает преобразующее воздействие на пропускание кремниевых линз: уменьшая потери на отражение непокрытой односторонней линзы примерно с 30% до <0,5%, двухстороннее покрытие может увеличить пропускание с ~50% до 82%–99,89%, при этом конкретное значение зависит от длины волны, конструкции пленочной системы и точности процесса. Это улучшение отражается в высокоомных кремниевых терагерцовых линзах, где пропускание увеличивается с 54% до >90%, и в окнах для DF-лазеров, приближаясь к пределу в 99,89%.

С инженерной точки зрения, значение антиотражающих покрытий заключается не только в повышении энергоэффективности — более высокое пропускание означает, что в системе можно использовать меньше каскадных компонентов, снизить фоновый шум или использовать источник света меньшей мощности. В случае самого кремниевого материала антиотражающие покрытия преобразуют его «дефект» с высоким показателем преломления в физический параметр, который можно использовать в интерферометрии, тем самым утверждая кремний в качестве основного материала для линз в области инфракрасной оптики, предлагая преимущества в производительности, весе и стоимости.
