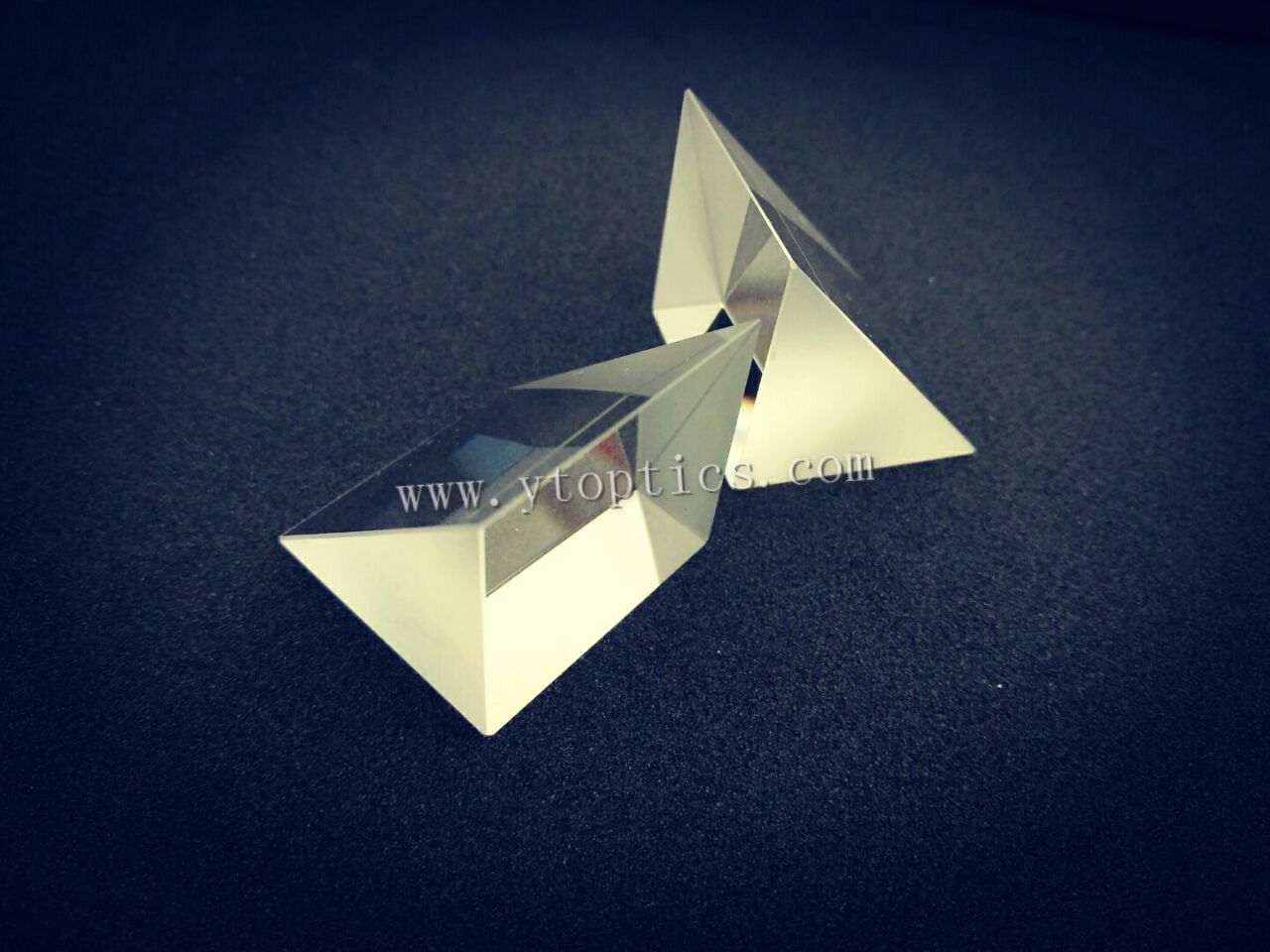

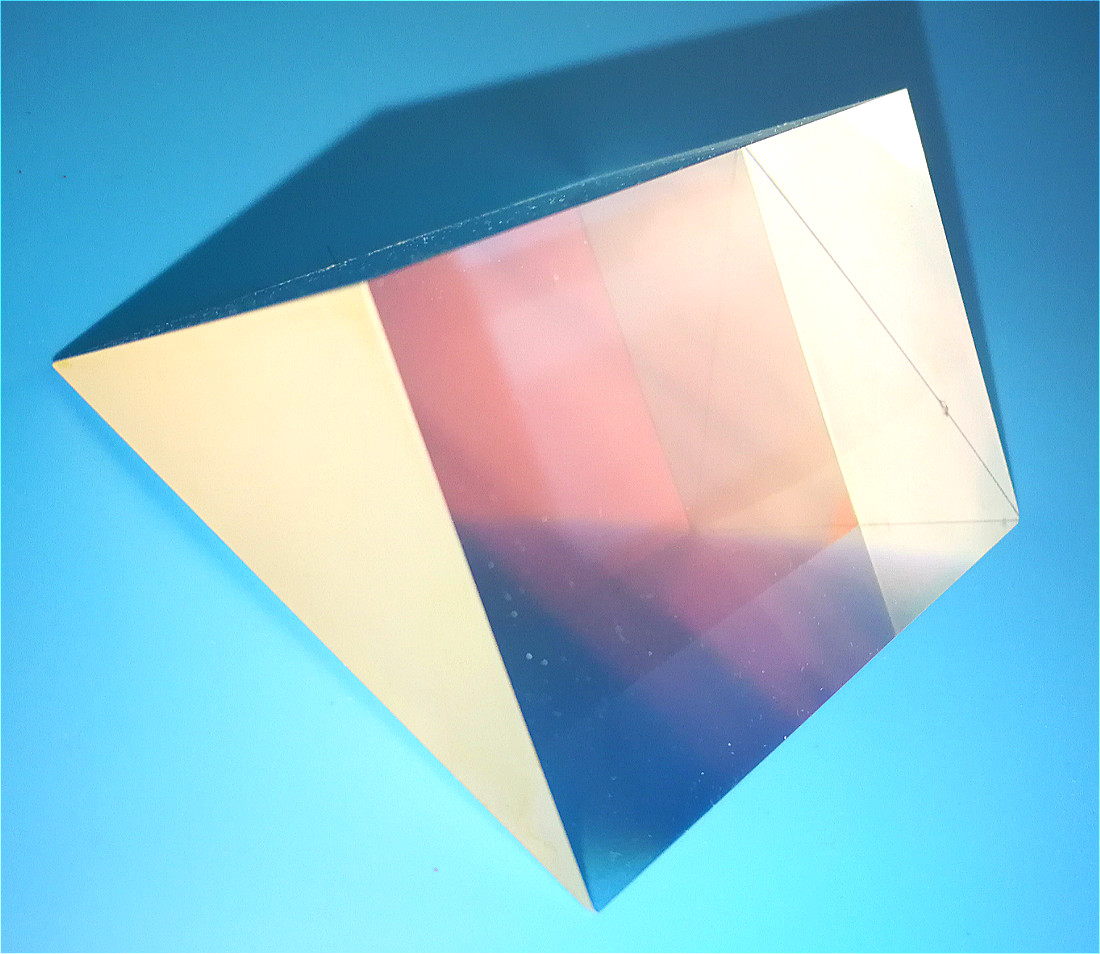

Rechtwinklige Prisma
Das rechtwinklige Prisma ist das am weitesten verbreitete Prisma. Es nutzt die inhärente innere Totalreflexion (TIR) an der Hypotenuse, um das Bild umzukehren und eine Richtungsänderung von 90° zu erreichen. Dadurch entsteht ein linkshändiges Bild, und je nach Ausrichtung des Prismas kann das Bild invertiert oder umgedreht werden. Rechtwinklige Prismen können auch in Kombination zur Bild-/Strahlverschiebung verwendet werden. Es ist typischerweise auf der Hypotenuse mit Al /Ag/Au beschichtet, um die Reflektivität zu verbessern, während die Ein- und Ausgangsflächen mit MgF2 (einer gewöhnlichen AR-Beschichtung) beschichtet sind.3mm/5mm/10mm/12,7mm/20mm/25,4mm/25,4mm/30mm könnten schnell von Yutai Optik geliefert werden.
Teilen es:
Yutai's Vorschlag für Ihre Wahl:
a.Rechtwinkelprisma mit AR-Beschichtung auf der Hypotenuse, wenn Sie Ihr Prisma als Retroreflektor verwenden möchten und Sie die Oberflächenreflexionen über den spezifizierten Wellenlängenbereich der Beschichtung reduzieren möchten.
b.Rechtwinkelprisma mit geeigneter AR-Beschichtung auf den Schenkeln, wenn Sie Ihr Prisma als 90-Grad-Reflektor verwenden möchten und Sie Oberflächenreflexionen über den spezifizierten Wellenlängenbereich der Beschichtung reduzieren möchten.
Spezifikationen:
Rechtwinklige Prismen
Materialien : BK7,Quarzglas
Abmessung Tolerance：±0,1mm
Winkel Tolerance：<3'.
Oberfläche Accuracy:λ/10@632,8nm
Oberflächenqualität:40/20
Löschen Aperture：>90%
Abschrägung: < 0,2mm×45°
Beschichtung : Kundenspezifisches Design
Sehr empfohlene RAP-Liste von Yutai Optik:
H-KL9(BK7) Rechtwinklige Prismen,
UV-kondensierte Quarzglas-Rechteck-Prismen,
CaF2/BaF2 Rechtwinklige Prismen,
ZnSe/ZnS Rechtwinklige Prismen,
Si/Ge Rechtwinklige Prismen.
a.Rechtwinkelprisma mit AR-Beschichtung auf der Hypotenuse, wenn Sie Ihr Prisma als Retroreflektor verwenden möchten und Sie die Oberflächenreflexionen über den spezifizierten Wellenlängenbereich der Beschichtung reduzieren möchten.
b.Rechtwinkelprisma mit geeigneter AR-Beschichtung auf den Schenkeln, wenn Sie Ihr Prisma als 90-Grad-Reflektor verwenden möchten und Sie Oberflächenreflexionen über den spezifizierten Wellenlängenbereich der Beschichtung reduzieren möchten.
Rechtwinklige Prismen
Materialien : BK7,Quarzglas
Abmessung Tolerance：±0,1mm
Winkel Tolerance：<3'.
Oberfläche Accuracy:λ/10@632,8nm
Oberflächenqualität:40/20
Löschen Aperture：>90%
Abschrägung: < 0,2mm×45°
Beschichtung : Kundenspezifisches Design
Sehr empfohlene RAP-Liste von Yutai Optik:
H-KL9(BK7) Rechtwinklige Prismen,
UV-kondensierte Quarzglas-Rechteck-Prismen,
CaF2/BaF2 Rechtwinklige Prismen,
ZnSe/ZnS Rechtwinklige Prismen,
Si/Ge Rechtwinklige Prismen.
