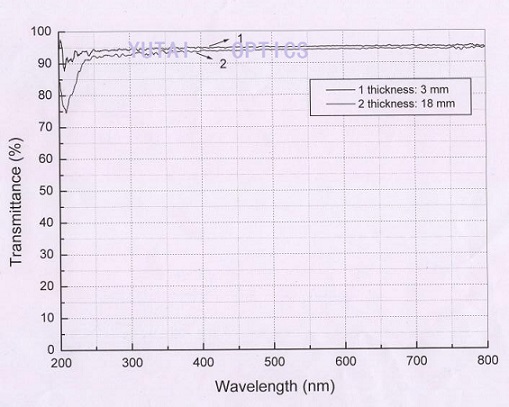

LiF-Transmissionsdiagramm:


OPTISCH
  Übertragungsbereich 0,12 bis 8,5 Mikrometer
  Brechungsindex 1,3943 bei 0,5 Mikrometern
  Reflexionsverlust 5,4% bei 0,5 µm (2 Oberflächen)
  Restrahlen-Spitze 25 Mikrometer
  dN/dT -12,7 x 10-6/ °C bei 0,6 Mikron
PHYSIKALISCHE
  Dichte 2,63905 g/cm3
  Schmelzpunkt 870 °C
  Wärmeleitfähigkeit 4. 01 W/(m K) bei 41 °C
  Thermische Ausdehnung 37 x 10-6/ °C
  Härte Knoop 102 bis 113 kg/mm2 mit 600g Eindringkörper
  Spezifische Wärmekapazität 1562 J/(kg K) bei 10 °C
  Dielektrizitätskonstante 9,1 bei 25 °C
  E-Modul (E) 64,79 GPa
  Schermodul (G) 55,14 GPa
  Gesamtmodul (K) 62,03 GPa
  Elastische Koeffizienten C11=97,4 C12=40,4 C44=55,4
  Scheinbare Elastizitätsgrenze 11,2 MPa
  Poissonzahl 0,326
CHEMIKALIEN
  Löslichkeit 0,27g/l00g Wasser bei 20 °C
  Molekulargewicht 25,94
  Klasse/Struktur FCC, NaCl-Struktur. Spaltung (100)
